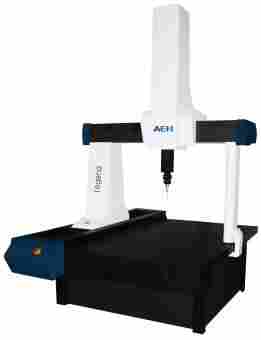

产品特点与优势 1主机特点: u 工作台支撑点采用3+2支撑方式，三个主支撑点经过严密计算，保证工作台变形量小，提高测量机精度。两个辅助支撑点确保测量机的稳定、安全、可靠。 u 框架采用全封闭结构，采用铝合金材料，即保证了框架的刚度又减轻了框架的重量，提高了框架运动平稳性，提高了测量机动态测量精度。 u X、Y、Z三轴导轨均采用精密级花岗岩气浮导轨，三轴具有相同的温度效应，保证了测量机精度。 u 花岗岩气浮导轨气浮布置严格按照面、线、点定位原则，做到既不过定位又不失定位，即保证测量机的精度又保证安装工艺性。 u 副边导轨采用封闭气浮结构，增强测量机运动稳定性，保证了测量机的精度。 u X导轨采用精密“L”型横梁（已获），重量轻，重心低，双向刚性强，动态误差小，确保了机器的稳定性。 u Z轴采用低摩擦气缸平衡重力技术，可实现随时调节平衡重力，同时提高了Z轴运动平稳性，提高了测量机动态测量精度。 u 整机采用的有限元分析设计，对零件进行结构优化设计。 u 设备依托现代工业设计理念，充分考虑了人机工学特点，使设备具有操作舒适性。 u 设备采用多重防护措施，如：Z轴平衡气缸压力实时检测保护、开机空气轴承延时通气保护、空气轴承工作压力实时检测、软限位、电限位、硬限位三重保护功能、长时间无人操作断电保护等多项保护功能，大大提高了设备的使用安全性。 u 配置了精密级气源过滤器，对油、水过滤精度可达0.1um，过滤率达99.93%，保证了花岗岩气浮导轨安全可靠运行。 u 驱动系统采用国际的高性能直流伺服电机、同步齿形带传动装置，确保传动更快捷、更、运动性能更佳； u 采用进口精密光栅系统为测量机提供了准确可靠的长度计量基准，保证了机器测量的重复性； u 测量机出厂前经过质检部门48小时连续无故障空运行试验，保证了机器测量过程中的稳定性； u 配备进口测头系统可满足多种测量需要； Legend系列产品特色： u Legend 系列产品大量使用公司技术，所使用技术包括：精密“L”梁技术、气浮轴承技术（ZL200710017322.7）、 X轴刚性提高技术（ZL2.0）、 传动带张力卸载技术 （ZL2.7 ）、温度显示技术（ZL2.6），这些技术运用与不同型号测量机上，提升了设备整体性能。 u 同步齿形带采用美国盖茨公司生产的Long Length PowerChina，该产品应用国际技术制造，用凯夫拉纤维代替钢丝作为齿形带受力层，即提高了带的柔韧性也提高齿形带抗拉力。同时采用渐开线齿形代替圆弧齿形使得传动更平稳。 u Legend系列测量机关键部件采用航空铝合金压铸成型，经高温固溶加自然时效处理，保证了设备的长期稳定性，如：三轴减速箱、Y滑架、XZ滑架等。 u Z轴平衡气缸采用杆式平衡气缸，相比绳索式气缸更安全可靠。 u Legend系列测量机防护罩壳大多数铝板折弯焊接而成，质量轻提高设备动态性能，绿色环保。 u Legend系列测量机推出多年以来，经过众多用户的反馈与爱德华公司不断改进，目前测量机的技术性能和长期稳定性优于同类产品。 2控制系统： 瑞士PANTEC公司三坐标测量机CNC控制系统 ————三坐标控制系统国际 ————功能全面、、兼容性强 u 三坐标测量机CNC数控系统，采用上、下位机式双计算机控制的理念，利用控制层和应用层独立运行的原理，使三坐标测量机（CMM）在高效率、高精度和高稳定性等方面极大地满足了用户的需求。 u 控制单元、伺服单元、接口板和CPU主板整合在一个紧凑的机箱内，集成度高，减少了控制系统的外部连线，保证了系统的可靠稳定性。 u 对拐点等多种运动轨迹的优化处理可以使机器的运动性能速度更快、状态更稳、效率更高，实现可飞行轨迹运动。 u 内部采用的连续运动轨迹插补算法，可进行测量轨迹的优化整合，在多点连续运动的路径规划上，既可以沿直线路径运行，也可以沿圆弧路径运行，为程序的编写提供了多种选择方式。 u 控制系统所具有的触发式测头模拟扫描测头测量的TP扫描功能采点效率高，依此可以实现对未知曲线、曲面的跟踪扫描测量，方便完成逆向工程时曲面点的采集。 u 控制系统采用多种控制模式，提供多种安全保障功能，更加安全可靠，当系统判断意外发生时，则能够在极短时间内切换到相应的安全模式，并具有故障自诊断纠错功能。 u 配备化操纵盒，有无线操纵盒和有线操纵盒可供选择，人性化设计的操纵盒为用户提供了布置合理的操作杆和按钮面板，既有阶跃式速度控制，又有无级式速度控制，使机器控制更加简捷。同时具有根据操作者相对机器不同位置进行操作方向设置的功能，使设备的操作更方便、顺畅。 u 驱动系统采用直流伺服电机驱动，可使电机根据不同要求按照T曲线速度或S曲线速度运动，确保机器运动状态大程度保持平稳。 u 具有内部温度监控系统，避免因欠压、欠流等情况下导致控制系统损坏。 u 多种备选插口，满足特殊设备及功能扩展的需求。 u 配有位置信息高速锁存的硬件捕捉器，使测量机取点精度更高，采点速度更快。 u 附带TCP/IP,RS232/RS422等多种接口方式，便于与计算机联网以及其它外设的联接。 u 支持触发式、线激光扫描式、光学CCD等多种测头系统，包括RENISHAW全系列测头连接系统和多家公司的不同型号的测头产品。并可方便实现诸如环形顶光源逻辑电路的控制。 u 整个控制系统符合欧洲电气安全标准。 三、技术指标 1主机 u 测量范围：500mm×1000mm×500mm u 大载荷：800kg u 外形尺寸：1350mm×2100mm×2600mm 2测头系统 ①测头座：RENISHAW PH10M自动双旋转分度测头座 特 点：自动旋转测头座，具有防碰撞保护装置，具有自动吸盘式测头接口。 技术参数：
②测头：RENISHAW SP25M接触式扫描测头 特 点：包括触发、扫描两种测头模块，可实现三维连续扫描式测量和点触发式测量，具有防碰撞保护装置。 技术参数：
③测针组
④校准器： Φ25及万向球座Kit T5 1套 ⑤性能指标：
产品特点与优势 1主机特点: u 工作台支撑点采用3+2支撑方式，三个主支撑点经过严密计算，保证工作台变形量小，提高测量机精度。两个辅助支撑点确保测量机的稳定、安全、可靠。 u 框架采用全封闭结构，采用铝合金材料，即保证了框架的刚度又减轻了框架的重量，提高了框架运动平稳性，提高了测量机动态测量精度。 u X、Y、Z三轴导轨均采用精密级花岗岩气浮导轨，三轴具有相同的温度效应，保证了测量机精度。 u 花岗岩气浮导轨气浮布置严格按照面、线、点定位原则，做到既不过定位又不失定位，即保证测量机的精度又保证安装工艺性。 u 副边导轨采用封闭气浮结构，增强测量机运动稳定性，保证了测量机的精度。 u X导轨采用精密“L”型横梁（已获），重量轻，重心低，双向刚性强，动态误差小，确保了机器的稳定性。 u Z轴采用低摩擦气缸平衡重力技术，可实现随时调节平衡重力，同时提高了Z轴运动平稳性，提高了测量机动态测量精度。 u 整机采用的有限元分析设计，对零件进行结构优化设计。 u 设备依托现代工业设计理念，充分考虑了人机工学特点，使设备具有操作舒适性。 u 设备采用多重防护措施，如：Z轴平衡气缸压力实时检测保护、开机空气轴承延时通气保护、空气轴承工作压力实时检测、软限位、电限位、硬限位三重保护功能、长时间无人操作断电保护等多项保护功能，大大提高了设备的使用安全性。 u 配置了精密级气源过滤器，对油、水过滤精度可达0.1um，过滤率达99.93%，保证了花岗岩气浮导轨安全可靠运行。 u 驱动系统采用国际的高性能直流伺服电机、同步齿形带传动装置，确保传动更快捷、更、运动性能更佳； u 采用进口精密光栅系统为测量机提供了准确可靠的长度计量基准，保证了机器测量的重复性； u 测量机出厂前经过质检部门48小时连续无故障空运行试验，保证了机器测量过程中的稳定性； u 配备进口测头系统可满足多种测量需要； Legend系列产品特色： u Legend 系列产品大量使用公司技术，所使用技术包括：精密“L”梁技术、气浮轴承技术（ZL200710017322.7）、 X轴刚性提高技术（ZL2.0）、 传动带张力卸载技术 （ZL2.7 ）、温度显示技术（ZL2.6），这些技术运用与不同型号测量机上，提升了设备整体性能。 u 同步齿形带采用美国盖茨公司生产的Long Length PowerChina，该产品应用国际技术制造，用凯夫拉纤维代替钢丝作为齿形带受力层，即提高了带的柔韧性也提高齿形带抗拉力。同时采用渐开线齿形代替圆弧齿形使得传动更平稳。 u Legend系列测量机关键部件采用航空铝合金压铸成型，经高温固溶加自然时效处理，保证了设备的长期稳定性，如：三轴减速箱、Y滑架、XZ滑架等。 u Z轴平衡气缸采用杆式平衡气缸，相比绳索式气缸更安全可靠。 u Legend系列测量机防护罩壳大多数铝板折弯焊接而成，质量轻提高设备动态性能，绿色环保。 u Legend系列测量机推出多年以来，经过众多用户的反馈与爱德华公司不断改进，目前测量机的技术性能和长期稳定性优于同类产品。 2控制系统： 瑞士PANTEC公司三坐标测量机CNC控制系统 ————三坐标控制系统国际 ————功能全面、、兼容性强 u 三坐标测量机CNC数控系统，采用上、下位机式双计算机控制的理念，利用控制层和应用层独立运行的原理，使三坐标测量机（CMM）在高效率、高精度和高稳定性等方面极大地满足了用户的需求。 u 控制单元、伺服单元、接口板和CPU主板整合在一个紧凑的机箱内，集成度高，减少了控制系统的外部连线，保证了系统的可靠稳定性。 u 对拐点等多种运动轨迹的优化处理可以使机器的运动性能速度更快、状态更稳、效率更高，实现可飞行轨迹运动。 u 内部采用的连续运动轨迹插补算法，可进行测量轨迹的优化整合，在多点连续运动的路径规划上，既可以沿直线路径运行，也可以沿圆弧路径运行，为程序的编写提供了多种选择方式。 u 控制系统所具有的触发式测头模拟扫描测头测量的TP扫描功能采点效率高，依此可以实现对未知曲线、曲面的跟踪扫描测量，方便完成逆向工程时曲面点的采集。 u 控制系统采用多种控制模式，提供多种安全保障功能，更加安全可靠，当系统判断意外发生时，则能够在极短时间内切换到相应的安全模式，并具有故障自诊断纠错功能。 u 配备化操纵盒，有无线操纵盒和有线操纵盒可供选择，人性化设计的操纵盒为用户提供了布置合理的操作杆和按钮面板，既有阶跃式速度控制，又有无级式速度控制，使机器控制更加简捷。同时具有根据操作者相对机器不同位置进行操作方向设置的功能，使设备的操作更方便、顺畅。 u 驱动系统采用直流伺服电机驱动，可使电机根据不同要求按照T曲线速度或S曲线速度运动，确保机器运动状态大程度保持平稳。 u 具有内部温度监控系统，避免因欠压、欠流等情况下导致控制系统损坏。 u 多种备选插口，满足特殊设备及功能扩展的需求。 u 配有位置信息高速锁存的硬件捕捉器，使测量机取点精度更高，采点速度更快。 u 附带TCP/IP,RS232/RS422等多种接口方式，便于与计算机联网以及其它外设的联接。 u 支持触发式、线激光扫描式、光学CCD等多种测头系统，包括RENISHAW全系列测头连接系统和多家公司的不同型号的测头产品。并可方便实现诸如环形顶光源逻辑电路的控制。 u 整个控制系统符合欧洲电气安全标准。 三、技术指标 1主机 u 测量范围：500mm×1000mm×500mm u 大载荷：800kg u 外形尺寸：1350mm×2100mm×2600mm 2测头系统 ①测头座：RENISHAW PH10M自动双旋转分度测头座 特 点：自动旋转测头座，具有防碰撞保护装置，具有自动吸盘式测头接口。 技术参数：
②测头：RENISHAW SP25M接触式扫描测头 特 点：包括触发、扫描两种测头模块，可实现三维连续扫描式测量和点触发式测量，具有防碰撞保护装置。 技术参数：
③测针组
④校准器： Φ25及万向球座Kit T5 1套 ⑤性能指标：
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
