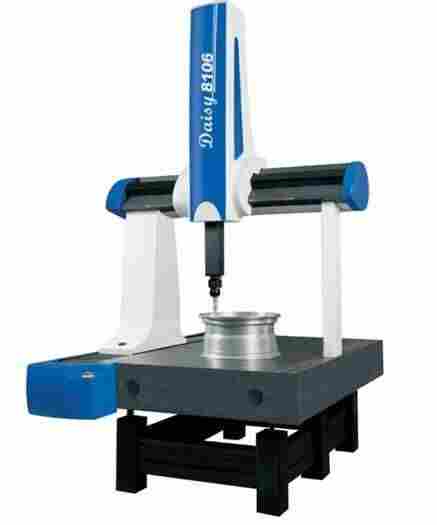

资质已审查产品介绍 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| l 工作台支撑点采用3+2支撑方式，三个主支撑点经过严密计算，保证工作台变形量小，提高测量机精度。两个辅助支撑点确保测量机的稳定、安全、可靠。 l 框架采用全封闭结构，采用铝合金材料，即保证了框架的刚度又减轻了框架的重量，提高了框架运动平稳性，提高了测量机动态测量精度。 l X、Y、Z三轴导轨均采用精密级花岗岩气浮导轨，三轴具有相同的温度效应，保证了测量机精度。 l 花岗岩气浮导轨气浮布置严格按照面、线、点定位原则，做到既不过定位又不失定位，即保证测量机的精度又保证安装工艺性。 l X横梁采用技术，梯形截面45°放置技术，是相同高度、宽度矩形横梁气浮跨距的1.4倍，有效的提高了测量机精度。 l Z轴采用低摩擦气缸平衡重力技术，可实现随时调节平衡重力，同时提高了Z轴运动平稳性，提高了测量机动态测量精度。 l 整机采用的有限元分析设计，对零件进行结构优化设计。 l 设备依托现代工业设计理念，充分考虑了人机工学特点，使设备具有操作舒适性。 l 设备采用多重防护措施，如：Z轴平衡气缸压力实时检测保护、开机空气轴承延时通气保护、空气轴承工作压力实时检测、软限位、电限位、硬限位三重保护功能、长时间无人操作断电保护等多项保护功能，大大提高了设备的使用安全性。 l 配置了精密级气源过滤器，对油、水过滤精度可达0.1um，过滤率达99.93%，保证了花岗岩气浮导轨安全可靠运行。 l 驱动系统采用国际的高性能直流伺服电机、同步齿形带传动装置，确保传动更快捷、更、运动性能更佳； l 采用进口精密光栅系统为测量机提供了准确可靠的长度计量基准，保证了机器测量的重复性； 测量机出厂前经过质检部门48小时连续无故障空运行试验，保证了机器测量过程中的稳定性。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
详细资料 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技术参数： 1、测头系统： l RENISHAW MH20i手动双旋转可分度测头系统 技术参数：测头部分 TP20测力模块一个 感应方向 ±X ±Y ﹢Z 测头座分度机构： 绕 A轴（水平轴） 范围 0°～90°小步距15° 绕B轴（铅垂轴） 范围±180° 小步距15° 空 间 位 置 168个 重量 210g 2、测针组： 测针（mm）：
测针加长杆（mm）：
测针中心座：
3、校准器： 标准球Φ25及万向球座T5 4、精度指标： 长度计量系统： 英国RENISHAW反射式金属带状光栅尺 分辨率： 0.5mm； 测量范围： 600mm×800mm×600mm 示值误差： E≤2.4＋L/300mm 探测误差： R≤2.4mm 技术参数： 1、测头系统： l RENISHAW MH20i手动双旋转可分度测头系统 技术参数：测头部分 TP20测力模块一个 感应方向 ±X ±Y ﹢Z 测头座分度机构： 绕 A轴（水平轴） 范围 0°～90°小步距15° 绕B轴（铅垂轴） 范围±180° 小步距15° 空 间 位 置 168个 重量 210g 2、测针组： 测针（mm）：
测针加长杆（mm）：
测针中心座：
3、校准器： 标准球Φ25及万向球座T5 4、精度指标： 长度计量系统： 英国RENISHAW反射式金属带状光栅尺 分辨率： 0.5mm； 测量范围： 600mm×800mm×600mm 示值误差： E≤2.4＋L/300mm 探测误差： R≤2.4mm |
