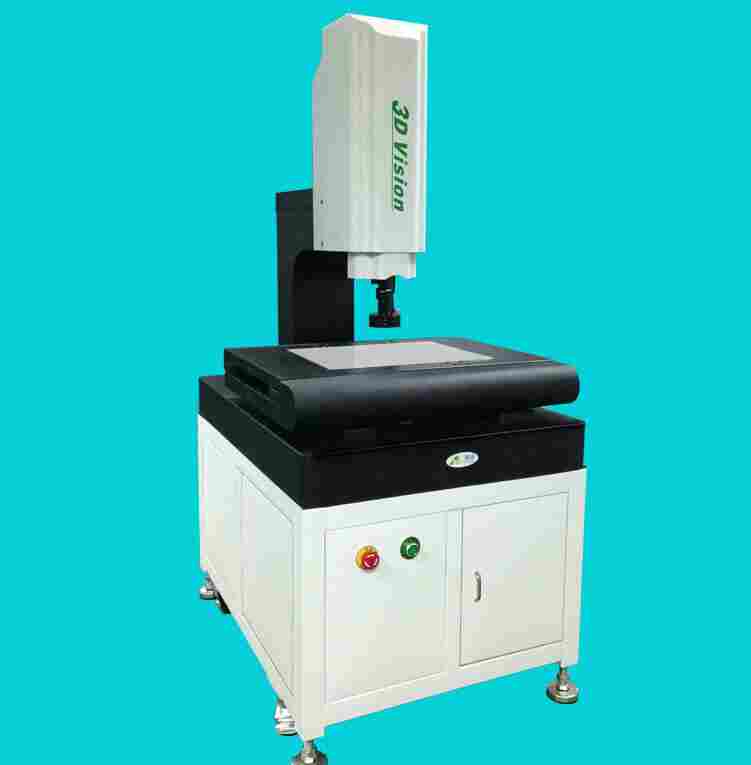

XCN系列全自动影像测量仪

一、概述：

XCN系列为一台高速高效高精度的全自动光学影像测量仪，它可以解决印刷电路板（PCB）的批量测量问题，XCN系列为泛用型2.5D精密量测及程序编辑系统，软件具有学功能，用户只需以手动方式将工件测量一次，整个测量过程便会被记录下来，作为以后重复测量之用，用户不需要再写任何程式，操作过程简单，测量对象可为PCB板，底片或者其它具有2.5D特性的物件。它可以量测物体上圆（弧）心、半径、线宽、夹角、距离、交点；亦具有批次自动量测及程序编辑功能；系统内含影像处理功能，如去毛边、找中心线等；除此以外，还具有统计分析、自动对焦、自动检测等功能。CNC系列产品之检测软件是在Windows环境下开发的，拥有编辑、绘图、影像显示等功能，系统操作简易灵活。

二、产品特点：

二、产品特点：

1、整机机构：采用天然大理石平板底座工作台、悬臂式机构、钣金头盖。设备精度稳定、环境实应性强、整机仪器坚固不易变形，人性化操作机构设计、结实简洁大方、测量软件功能强大而且操作简单。

2、机构运动：该测量仪为三轴全自动伺服马达驱动控制，由进口伺服马达、台湾上银精密导轨，00级大理石结构配*3D*自动测量软件进行机械传动运动测量。

3、非接触式测量自动仪器优点：避免由原始的人为检测方式所引起的“被测工件”产生人为误差，并且可避免因人为检测导致被测工件造成的二次损害，确保被测工件产品的质量稳定性和标准一致性。可数倍的提高生产过程检测效率，提前发现并控制生产过程的不良品率，同时降低部份人工检测成本，提高产品出货急时率。

4、仪器适用范围：该测量仪器可适用于各种较大型、加工精度要求高的精密金属冲压板材、塑料、丝印网板、亚克力板、LCP胶片、PCB板、LCDTFT、玻璃盖板、TP、大型液晶显示器边框等等尺寸精度检测，且适用于逆向工程平面研发、设计、绘图编辑、实验检验室等所需二维、三维检测等辅助测量行业。

5、仪器主功能配置：该仪器配*自动测量软件、3D控制器、3D台湾铭伟电源供应器、进口伺服马达驱动系统、高清彩色CCD、0.7-4.5倍连续变倍镜头、3环8区多角度程控灯源、高分辨光栅尺、特定电脑、液晶显示器、键盘、鼠标、操控器多选择控制影像及数字化测量。

6、仪器整体优点：

A、适用于品种多、尺寸复杂、精度要求较高、其效果更加方便快捷，提高检测测量效率。

B、该仪器影像功能处理优点有：自动去除毛边、毛刺功能、自动生成测量报表、检测结果统计并可连接打印机等功能，适应行业范围广。

7、成本的节省：可实现一机多功能，为用户大大减少重复购置检测仪器的成本开支，同时节约人工成本开支及重复购置检测仪器的使用占地空间。可以满足用户企业将来更大发展需求，以及产品检测工作的迅速扩展需求，并为使用者产品做好质量保障打好基础
